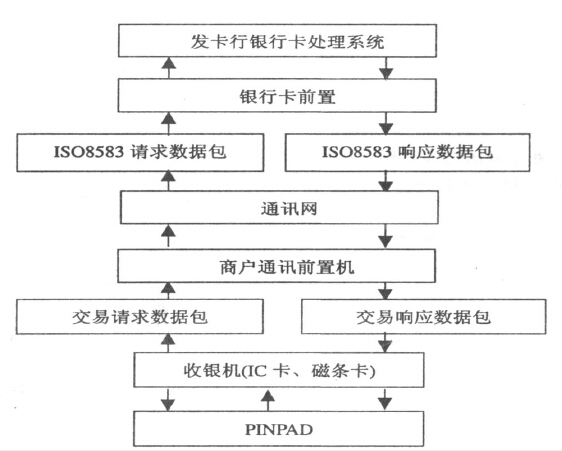

收银POS一体化系统的数据流程图如下：

    l)在收银机上选择银行卡交易类型(消费、退货等)、收集交易所需数据如交易金额信息和磁条信息。
    2)从IC卡读写器获取IC卡信息，从磁条读写器获取磁条信息。
    3)收银机将收集到的数据、PIN连同收银机固有的商户号、终端号、操作员号、流水号等银行卡交易所需数据进行打包，并按X9.9标准对数据包做通讯押码处理，形成银行卡交易请示包。
    4)收银机置自动冲正标志(文件方式存放)，然后将数据包经商场网络传给商户通讯前置机。
    5)商户通讯前置机收到交易请示包，做必要的合法性检验后，组银行所需8583数据包通过通讯子网发送到银行卡前置机。
    6)银行卡前置机经过处理后把数据包转发到发卡行银行卡业务处理系统，接收发卡行银行卡业务处理的返回数据包，经处理后，将交易响应包转发到商户通讯前置机。
    7)商户通讯前置机收到交易响应包，解8583数据包后转发给相应的收银机。
